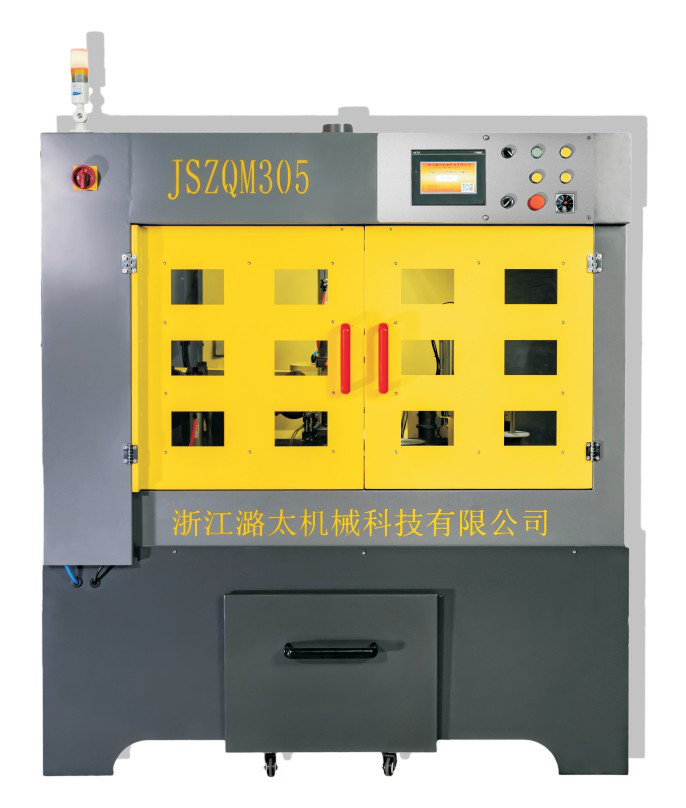

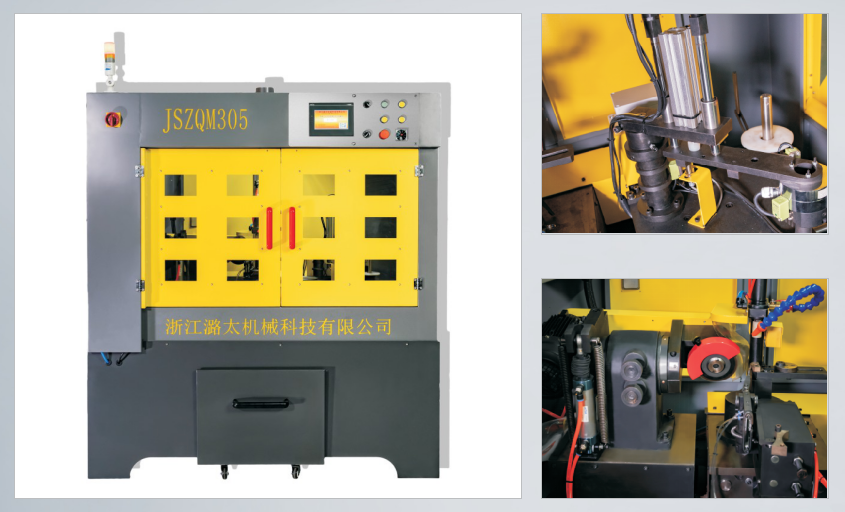

機械手自動前角磨齒機 JSZQM305
時間：2021-02-02 17:27:36點擊數：
832次
機器特點Machine features
◆本機是對合金圓鋸片前角研磨的專用自動化設備。
◆全封閉環保型設計制造。
◆采用加厚加強床身底座，穩定性好，磨出產品精度高。

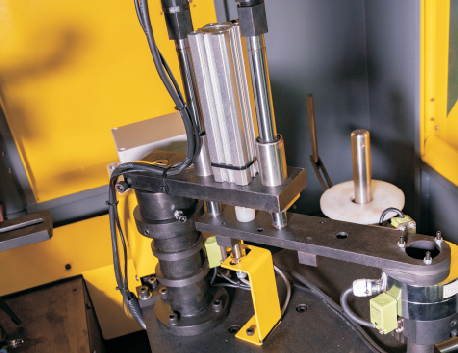

◆采用機械手上下鋸片，操作簡潔方便，一人可操作10臺以上。
◆常用齒型可一次性磨削完成，左右齒、左右平、左左左右、右右右左，可任意設定特殊齒形。
◆對左右齒進行了優化調整，操作方便，將右齒全部磨完，再磨左齒，減少了磨頭擺動次數，提升了工效也提高了機械壽命。

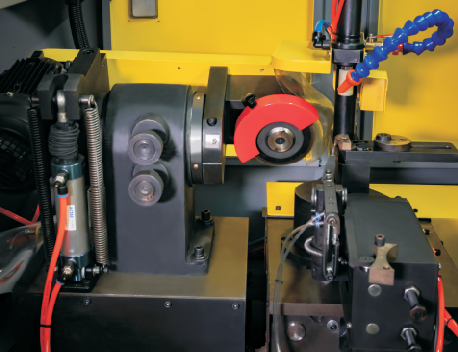

◆砂輪磨削有自動補償功能，砂輪磨損自動補償，保證了齒高差的一致性，提高了產品精度。
技術參數Technical dates
◆鋸片直徑：φ110—φ305mm
◆內孔直徑：φ20-φ30mm（特殊規格可定制）
◆齒距范圍：7—48mm
◆前角角度：-5°— +20°
◆砂輪擺角：-15°— +15°
◆砂輪規格：φ125×φ20×3mm
◆砂輪粒度：230#—430#（推薦選用）
◆砂輪行程：0—25mm
◆磨齒速度：建議20齒/分鐘，可調節
◆工作氣壓：≥0.45MPa
◆電源電壓：AC380V（三相四線）
◆功 率：2.5KW
◆重 量：1200kg
◆機床尺寸：1660mm×1150mm×1810mm
